Περιγραφή
Τo IG 541 xρησιμοποιείται στην κατάσβεση πυρκαγιών σε ευαίσθητους χώρους, όπως: σε χώρους τηλεφωνικών κέντρων, ηλεκτρονικών υπολογιστών, ευπαθών συσκευών, μηχανημάτων κ.τ.λ.
Το ΙG 541 είναι μείγμα αζώτου (52%), αργού (40%) και διοξειδίου του άνθρακα (8%), είναι άοσμο, άχρωμο, μη διαβρωτικό και επειδή αποτελείται από αέριο που βρίσκονται ελεύθερα στην ατμόσφαιρα, δεν επηρεάζει το όζον και έχει μηδενική επίδραση στην αύξηση της θερμότητας της ατμόσφαιρας.
Το ΙG 541 σβήνει τη φωτιά μειώνοντας το επίπεδο του οξυγόνου στο χώρο κάτω του 13% (σημείο όπου τα περισσότερα υλικά σταματούν να καίγονται).
Ταυτόχρονα το ποσοστό του διοξειδίου του άνθρακα που περιέχεται στο μείγμα, προστατεύει όποιον παγιδευτεί στο χώρο της φωτιάς από το χαμηλό επίπεδο οξυγόνου. Αυτό συμβαίνει γιατί όταν το διοξειδίου του άνθρακα που περιέχεται στο αίμα και που ελέγχει την ανθρώπινη αναπνοή, αυξηθεί, τότε η μεταφορά οξυγόνου στον εγκέφαλο αυξάνεται αντίστοιχα. Έτσι, αν ένα άτομο εκτεθεί σε περιβάλλον με περιεκτικότητα οξυγόνου μικρότερη από 21%, που είναι το φυσιολογικό, τότε παθαίνει υποξυγονία, που είναι μια επικίνδυνη κατάσταση. Η ύπαρξη διοξειδίου του άνθρακα στο IG 541 δημιουργεί διαστολή των αρτηριών που τροφοδοτούν με αίμα τον εγκέφαλο, με αποτέλεσμα την αύξηση κατά 15% περίπου του μεταφερόμενου οξυγόνου σ’ αυτό συγκριτικά με την κανονική ατμόσφαιρα. To IG 541 αποθηκεύεται σε φιάλες χωρητικότητας 16, 40, 60, 67,5 και 80 λίτρων.
ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ

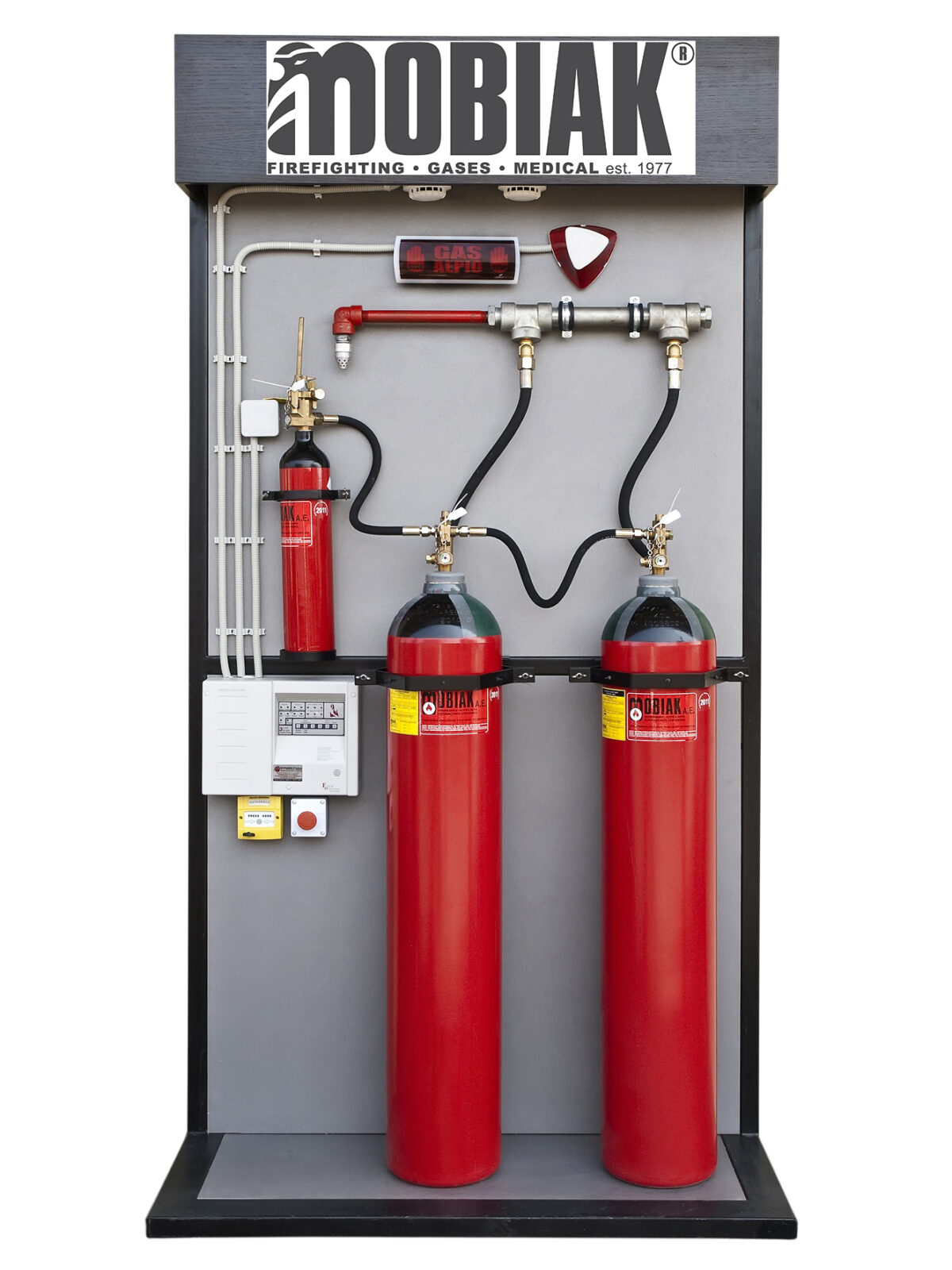

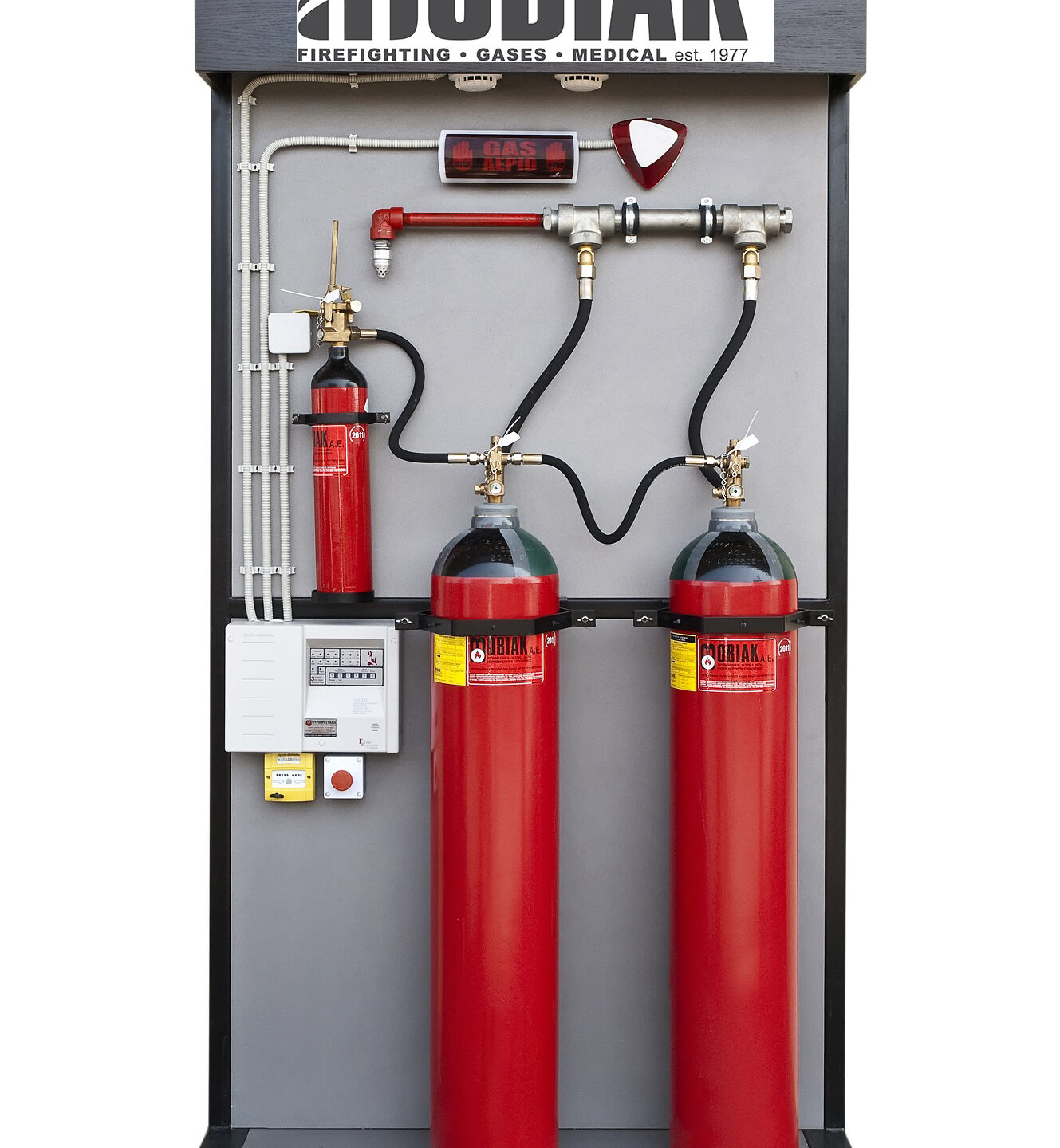

Συστήματα ενός ή πολλαπλών κυλίνδρων εφαρμόζονται ανάλογα με τον όγκο των υπό προστασία χώρων.Σε ένα σύστημα πολλαπλών κυλίνδρων, η φιάλη “πιλότου” χρησιμοποιείται για την ενεργοποίηση των κυλίνδρων του συστήματος.
Η Φιάλη “πιλότος” ενεργοποιείται αυτόματα με χρήση του πυροκροτητή ο οποίος πυροδοτείται από τον πινάκα πυρανίχνευσης-κατάσβεσης του συστήματος. Ο πινάκας δέχεται εντολή από σύστημα ανίχνευσης αποτελούμενο από ζεύγη ανιχνευτών θερμότητας και ανιχνευτών καπνού. Χειροκίνητα ενεργοποιείται είτε ωθώντας το έμβολο του κλείστρου είτε από απομακρυσμένο κομβίο χειροκίνητης ενεργοποίησης.Το κλείστρο της φιάλης “πιλότος” συνδέεται μέσω εύκαμπτου EPDM σωλήνα υψηλής πίεσης με το κλείστρο του 1ου κυλίνδρου του συστήματος. Επί της ουσίας, όταν ενεργοποιείται η φιάλη “πιλότος” το προωθητικό αέριο ενεργοποιεί πνευματικά τα κλείστρα των κυρίων φιαλών διοξειδίου του συστήματος (τα κλείστρα των κύριων φιαλών του συστήματος συνδέονται με εύκαμπτους EPDM σωλήνες υψηλής πίεσης). Μόλις ενεργοποιηθούν οι κύριες φιάλες του συστήματος, το κατασβεστικό υλικό προωθείται μέσω εύκαμπτων EPDM σωλήνων υψηλής πίεσης στον συλλέκτη του συστήματος από όπου οδηγείται σε εκτοξευτήρες.
ΤΟ ΣΥΣΤΗΜΑ ΠΕΡΙΛΑΜΒΑΝΕΙ
Κύλινδροι
Πιστοποιημένοι κύλινδροι IG541 16Lt, 40Lt, 50Lt, 67.5Lt και 80Lt με κλείστρο αυτόματης, χειροκίνητης ή πνευματικής ενεργοποίησης (με ή χωρίς μανόμετρο), δίσκο προστασίας και βάσεις βαρέως τύπου.
• Πιστοποιημένη φιάλη ”πιλότος” 3lt (2Kg) με κλείστρο αυτόματης, χειροκίνητης ή πνευματικής ενεργοποίησης και βάση βαρέως τύπου.
Εξαρτήματα Συλλέκτη
– Σωλήνα συλλέκτη διατομής από 1¼” έως 3”
– Ταφ συλλέκτη διατομής από 1¼” έως 3”
– Τάπα συλλέκτη μεγέθους από 1¼” έως 3”
– Συστολή συλλέκτη διατομής ¼” =>¾”, 2” =>1”, 2½” =>1½”, 3”=>2”.
– Ανεπίστροφη βαλβίδα ¾”.
Εύκαμπτοι Σωλήνες EPDM
• Εύκαμπτο σωλήνα EPDM υψηλής πίεσης σύνδεσης φιάλης ”πιλότου” με το κλείστρο του πρώτου κυλίνδρου συστήματος πολλαπλών κυλίνδρων
• Εύκαμπτο σωλήνα EPDM υψηλής πίεσης σύνδεσης κυλίνδρων συστήματος πολλαπλών κυλίνδρων
• Εύκαμπτο σωλήνα EPDM υψηλής πίεσης σύνδεσης κυλίνδρων συστήματος με ανεπίστροφη βαλβίδα συλλέκτη
• Εύκαμπτο σωλήνα EPDM υψηλής πίεσης σύνδεσης κυλίνδρου συστήματος ενός κυλίνδρου με δίκτυο εκτοξευτήρων
Λοιπά Εξαρτήματα
– Μαστός (3/8” – 3/8”) – για τη σύνδεση εύκαμπτων EPDM σωλξνών στα κλείστρα των κυλίνδρων του συστήματος
– Τάπα 3/8” για σφράγιση εξόδου του κλείστρου της φιάλης πιλότου και του τελευταίου κυλίνδρου του συστήματος
– Εκτοξευτήρες διαμέτρων από ½” έως 1 ½”
– Ρυθμιστής πίεσης εξόδου IG-541 (απο 200bar στα 60bar)
Πυρανίχνευση
• Πιστοποιημένος πίνακας τεσσάρων ζωνών
• Οπτικό-ακουστική σειρήνα
• Κομβίο χειροκίνητης ενεργοποίησης συστήματος
• Κομβίο ακύρωσης κατάσβεσης
• Ανιχνευτές θερμότητας (θερμικού ορίου ή θερμοδιαφορικούς)
• Ανιχνευτές καπνού
• Πινακίδα STOP GAS
TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
H Σύσταση του ΙG 541 είναι:
ΑΖΩΤΟ 52% ± 4%, ΑΡΓΟ 40% ± 4%,
ΔΙΟΞΕΙΔΙΟ ΤΟΥ ΑΝΘΡΑΚΑ 8% ±4%
ΠΙΣΤΟΠΟΙΗΤΙΚΑ
ISO 9809 – 1 ΕΝ 1964 – 1 π 99/36/ΕC
CE ΦΙΑΛΗΣ ΠΙΛΟΤΟΥ 97/23/ΕC (TUV) – CE KΛΕΙΣΤΡΟΥ (ΒΑΜ)
CE 0589
